一、概 述

四、产品特点和使用优点

三、使用条件

01

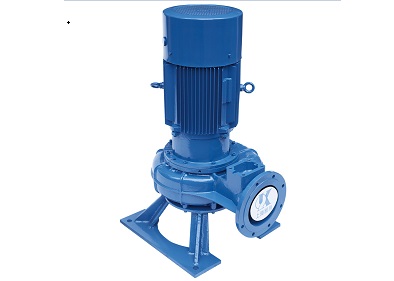

WL系列小型立式排污泵(7.5kW及以下)

保留技术更改的权利！

WL 系列小型立式排污泵是在原立式排污泵基础上开发的第二代新产品。采用无阻塞泵

体、叶轮，配置立式电机，泵与电机直联，适于安装在干式泵房使用，具有结构简单、便于维修、

高效、安全、可靠、寿命长等优点，在排送含固形物和长纤维的污水方面，具有独特的优越性。

推荐用户配置我公司专业开发的电控柜及液位浮球开关，不但可实现自动控制，更能

确保电机的安全可靠运行。

WL 系列小型立式排污泵主要用于市政工程、楼宇建筑、工业排污和污水处理方面，可

用于排送含固体颗粒及各种长纤维的污水、废水、雨水和城市污水。

1、介质温度不超过 80℃，环境温度不超过 40℃，介质密度≤1050 kg/m 3 ，PH 值在 5 ～ 9

范围内。

2、  低运行液位：见安装尺寸图中的▼。

3、泵的主要零件材料为铸铁或球墨铸铁，所以不能应用于抽送强腐蚀性液体或含有强磨蚀

性固体颗粒的介质。

4、介质中固体物的直径不应大于流道  小尺寸的 80%。流道尺寸参见各规格泵的“主要参

数”栏。

1、设计独特的双流道叶轮 , 宽敞的泵体，固形物容易通过，纤维不易缠绕，  适合排送污

水污物。

2、密封腔采用螺旋型结构设计，在一定程度上可以防止污水中的杂质进入机封；密封腔同

时设有排气阀装置，在泵启动后，可以排除密封腔中的空气从而达到保护机封的目的，

延长机封使用寿命。

3、泵为立式结构，占地面积小；叶轮直接装在电机轴上，不用联轴器，泵总体尺寸短，结

构简单，便于维修；合理的轴承配置，短的叶轮悬臂，优越的轴向力平衡结构，使得轴

承和机械密封更可靠，寿命更长，而且泵运行平稳，震动噪声很小。

4、泵在干式泵房安装，检修方便。

5、可根据用户需要，配备电控柜和液位浮球开关，不但可根据液位的变化自动控制泵的启

动和停止，无需专人看管，而且可以保证电机安全可靠运行，使用极为方便。

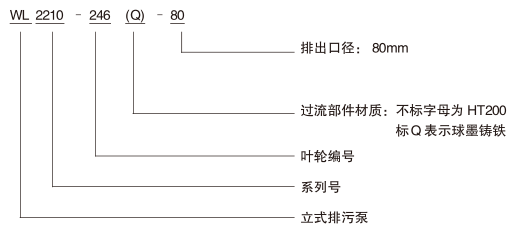

五、型号说明
